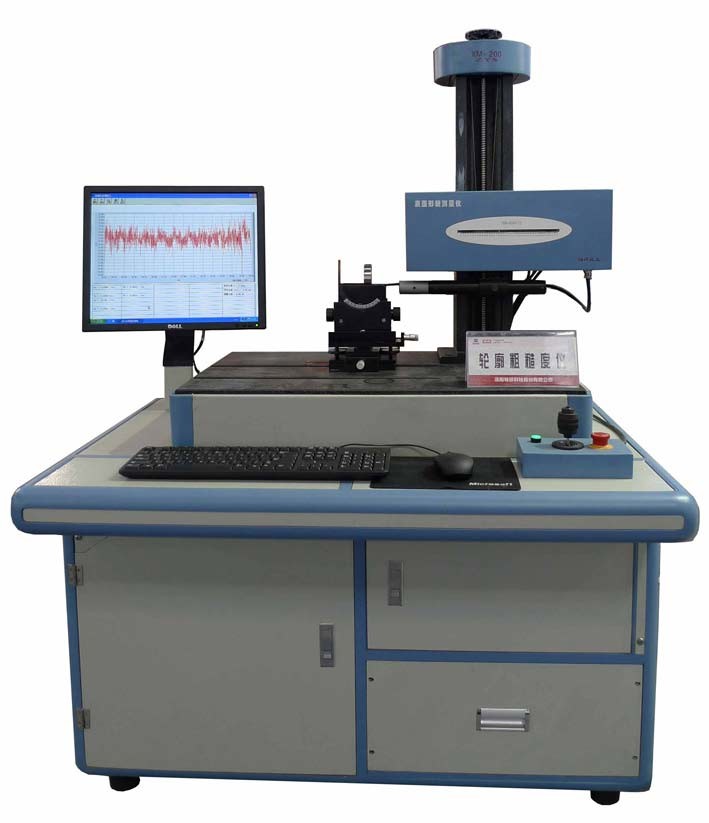

XM200 oppervlakteprofiel meetinstrument voor massa van een kogellager

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Plaats van herkomst Henan, China
Merknaam CAEC
Modelnummer XM200
Min. bestelaantal één reeks
Prijs USD1-200 for one set
Verpakking Details Standaardpakket voor de uitvoer
Levertijd 1-7 dagen
Levering vermogen 100 Reeks per Maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Hoog licht

XM200 oppervlakteprofiel meetinstrument

,

Metingsinstrument voor het oppervlakprofiel van een lager

,

Metingsinstrument voor de massa van een kogellager
Laat een bericht achter
Productomschrijving

XM200 meetinstrument voor het oppervlakprofiel



¢Productenomschrijving van het meetinstrument voor het oppervlakprofiel XM200:

meetparameters van het meetinstrument voor het oppervlakprofiel: contour, golvendheid en ruwheid en andere microscopische topografische parameters als bedoeld in GB3505; contourstraal, dubbele groef,scherm, convexiteit, slothoogte, bolvorm en andere afmetingsparameters.
Metingsobjecten van de oppervlakteprofieler: ringgroef, rolbal en bolvormige basis, staalbalradius en ruwheid.



¢Toepassing vanXM200 meetinstrument voor het oppervlakprofiel:de status van de apparatuur testen en onderhoud uitvoeren in de inspectiezaal van de slijpwerkplaats; meting van verschillende vormen en maten in de meetzaal.



¢ Kenmerken van het meetinstrument voor het oppervlakteprofiel XM200:



1- Onafhankelijke eigendomsrechten: kerntechnologie voor sensoren, geleidingsrails, meet- en besturingscircuits en analysesoftware.
2Een breed assortiment:
X-richtingsbewegingsbereik 200 mm, resolutie 0,5 μm;
Z-richtingsbewegingsbereik > 400 mm, met volledige positionering.
3- hoge precisie: ruwheid 2%+4 μm; contourstraal 0,02%-0,1%;
Rechtheid van de geleidingsrail: 0,3 μm/50 mm
Ruwe punt: 60° kegel met een straal van 2 μm;
4. Volledige parameters: alle in GB3505 gespecificeerde microstructurele parameters; verschillende in de lagersindustrie vereiste parameters voor de grootte van de contour.

5. Automatische selectie: Stalen bal, groef, dubbele groef, roller en andere vormen kunnen automatisch worden geselecteerd na het invoeren van nominale grootte en nominale lengte,Deze methode kan de meetdoeltreffendheid en de consistentie van de meerdere-stukmeting verbeteren..



“Eer vanXM200 meetinstrument voor het oppervlakprofiel:

In december 2008 wonnen we de tweede prijs voor Mechanical Industry wetenschap en technologie vooruitgang award en had drie nationale uitvinding patenten en uiterlijk patenten.



“SpecificatievanXM200 meetinstrument voor het oppervlakprofiel:

Artikel 1 Beschrijving Artikel 1 Beschrijving
X-richtingsbeweging   Z-richtingsbeweging
Type geleidingsrail Hoogprecisie glijgwijzer Type geleidingsrail Hoogprecisie glijgwijzer
Bewegingslengte

Type XM200: 200 mm

Type XM100:100 mm

 Bewegingslengte

Type XM200: 400 mm

Type XM100: 200 mm
Lineaire nauwkeurigheid 0.5 μm/100 mm Metingsmodus Encoder voor XM200-type
Metingsmodus Telling van de roosters
Meting van de contourvorm   Componenten
Type sensor

Hoogprecisieverschil

Inductietype

Driedimensionale aanpassing

tabel

 XOY, XOZ, Y richtingsregeling; V-groef op de bovenste werktafel pf
Meetbereik ±0,5 mm, ±4 mm
Resolutie 00,017 μm, 0,13 μm Roterende tafel XOZ-oscillatiehoek ±35°
Relatieve fout 0.005FS High precision chuck (optioneel) Sferische meting of grofheidsmeting aan het eind van een cilindrische stok
Radiusmetingsfout 00,02-0,1%
Meting van ruwheid

Y-richtingsbeweging

platform (facultatief)

 voor de driedimensionale profielmethode
Meetbereik Ra0,01-10 μm Type geleidingsrail Rolgeleider/lineaire motor
Resolutie 1/65536 Bewegingslengte 100 mm
Fout bij grofheidsmeting 2% ± nm Lineaire nauwkeurigheid 2 μm/100 mm
Metenbare parameters de bijzondere parameters voor lagers zoals bepaald in GB3505, zoals profiel, golvendheid en ruwheid, krommeradius, middelste afstand van de groef, sluithoogte, convexiteit, logaritmische curve,oppervlak van de balbasis, de positie van de groef, enz.
Hardwarekonfiguratie LCD, printer, ruwheidsmonster, standaardbal
Functie van het softwareplatform Het kan automatisch selecteren, automatisch corrigeren en automatisch analyseren volgens de situatie van het werkstuk dat wordt getest.automatisch het werkstuk aanraken, de sensor te beschermen, het bereik handmatig of automatisch om te zetten, de verkregen vorm en verschillende parameters rechtstreeks weer te geven en vervolgens af te drukken.We kunnen de analyse- en verwerkingssoftware verhogen of verlagen volgens de vereisten van de gebruiker.
Buitenaardse dimensie
